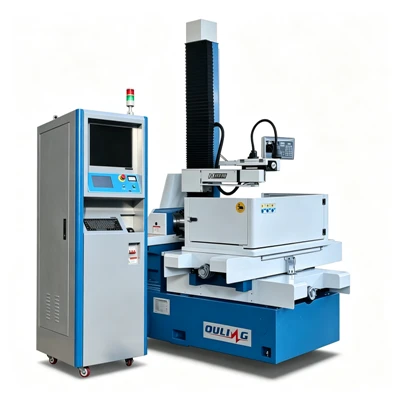

A eletroerosão a fio de corte múltiplo OL4565FM foi projetada para peças condutoras de-tamanho médio que exigem maior precisão de usinagem e melhor qualidade de superfície por meio do processamento de-corte múltiplo. Possui uma mesa de trabalho de 580 × 860 mm, deslocamento X/Y de 450 × 650 mm, deslocamento U/V de 60 × 60 mm e suporta peças de trabalho de até 500 mm de espessura e 500 kg de peso. Com precisão de posicionamento de ±0,015 mm, precisão de posicionamento de repetição de ±0,003 mm, precisão de usinagem ideal de ±0,005 mm e rugosidade superficial de até 1,2 μm, o OL4565FM é adequado para moldes de precisão, ferramentas e aplicações exigentes de corte por eletroerosão a fio.
| Especificação Mecânica | OL4565FM | |
| Tamanho da mesa de trabalho | 580*860mm | |
| Curso do eixo X/Y | 450*650mm | |
| Curso do eixo U/V | 60*60mm | |
| Curso do eixo Z | 460 mm | |
| Espessura máxima da peça | 500mm | |
| Máx. peso da peça | 500kg | |
| Peso corporal da máquina | 1500kg | |
| Área do piso do corpo da máquina | 1720×1260×1700mm | |
| Parâmetro Técnico | ||
| Máx. ângulo de conicidade/espessura | ±6 graus / ±15 graus /±30 graus /80mm | |
| Máx. velocidade de usinagem | 150mm²/min | |
| Máx. taxa de alimentação do fio | 1~11,4m/seg (frequência ajustável) | |
| Precisão de posicionamento | ±0,015 mm | |
| Precisão de posicionamento repetido | ±0,003 mm | |
| Precisão de usinagem ideal | ±0,005 mm | |
| Rugosidade superficial ideal | 1.2μm | |
| Diâmetro do fio de molibdênio | 0,10 ~ 0,25 mm | |
| Fonte de energia | Trifásico/380V/50Hz | |
| Consumo de energia | 3kVA | |
| Configuração padrão | ||
| Articulação do eixo | Eixo XYUV simultâneo | |
| Tipo de trilho guia | Guia linear | |
| Modo de acionamento do eixo XY | Motor de passo/servo motor | |
| Sistema de lubrificação central | automático | |
| Capacidade do tanque dielétrico | 40 L | |
| Controlador | Gabinete de controle vertical | |
| Plataforma de software | Janela XP | |
| Sistema de controle | Corte-automático/Win-corte/X8/HL | |
| Exibição de idioma | Chinês/Inglês/Russo | |
| Monitor | LCD de 17" | |
| Visor de leitura digital | Eixo XY DRO (5μm) | |
| Instrução CNC | Código ISO padrão | |
| Tipo de transmissão | USB/LAN | |
