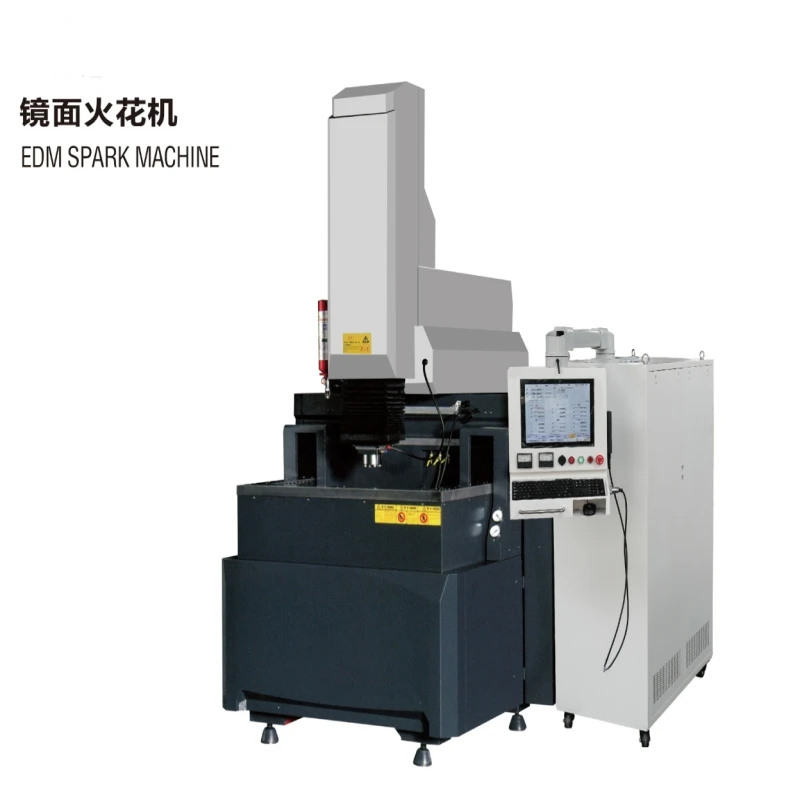

Máquina EDM com acabamento espelhado CM300

A máquina EDM CM300 Mirror Finish Die Sinker foi projetada para usinagem precisa de cavidades de moldes e aplicações que exigem excelente acabamento superficial com baixo desgaste do eletrodo.

Equipado com uma mesa de trabalho de 600 × 400 mm, deslocamento do eixo X-de 300 mm, deslocamento do eixo Y-de 210 mm e deslocamento do eixo Z-de 270 mm, o CM300 é especialmente adequado para moldes de precisão, inserções, eletrodos e cavidades complexas de pequeno e médio{9}}tamanho.

Com uma melhor rugosidade superficial de Ra < 0,1 μm, corrente máxima de usinagem de 50 A e desgaste do eletrodo abaixo de 0,1%, o CM300 fornece uma solução confiável para acabamento EDM de precisão e processamento de moldes de superfície-espelho.

Desempenho EDM com acabamento espelhado

O CM300 foi desenvolvido para aplicações onde a qualidade da superfície é um requisito importante.

A máquina pode alcançar:

• Melhor rugosidade superficial: Ra < 0,1 μm
• Baixo consumo de eletrodo: <0,1%
• Corrente máxima de trabalho: 50A
• Produtividade máxima: Maior ou igual a 500 mm³/min

Isso permite que a máquina equilibre a eficiência da usinagem com a qualidade da superfície fina.

Gama compacta de usinagem de precisão

O CM300 fornece:

• Curso do eixo-X: 300 mm
• Curso do eixo-Y: 210 mm
• Curso do eixo-Z: 270 mm

Sua faixa de trabalho compacta o torna adequado para componentes de moldes de precisão e aplicações de cavidades menores, onde a usinagem fina estável é mais importante do que{0}}cursos extragrandes.

Estrutura de alta-rigidez

O CM300 foi projetado com alta rigidez para suportar usinagem estável durante operações de desbaste e acabamento.

Uma estrutura rígida da máquina ajuda a reduzir a vibração e a deformação durante longos ciclos de EDM, proporcionando precisão dimensional e qualidade de superfície mais consistentes.

Baixo desgaste do eletrodo

O desgaste do eletrodo pode afetar diretamente a precisão da cavidade e o custo de usinagem.

Com consumo de eletrodo controlado abaixo de 0,1%, o CM300 é adequado para aplicações de moldes de precisão onde a retenção do perfil do eletrodo é importante.

Alta eficiência de usinagem

A máquina oferece produtividade máxima maior ou igual a 500 mm³/min, permitindo realizar tanto remoção de material cavitário quanto acabamento fino em uma plataforma EDM.

A máquina EDM CM300 Mirror Finish Die Sinker é adequada para:

• Moldes de injeção de precisão
• Cavidades de molde pequenas e médias
• Inserções de molde
• Matrizes de precisão
• Moldes de componentes eletrônicos
• Ferramentas de componentes médicos
• Perfis internos complexos
• Acabamento EDM fino
• Usinagem-de cavidade de superfície espelhada

As configurações opcionais incluem:

• Fluido dielétrico especial EDM
• Eixo-C (4º eixo)
• Unidade rotativa do-eixo R
• Unidade termostata de fluido dielétrico
• Fonte de alimentação estabilizada com-tensão trifásica-
• Vários acessórios de ferramentas

Estas opções permitem que o CM300 seja configurado de acordo com diferentes requisitos de usinagem.

O CM300 é especialmente adequado para fabricantes que precisam de um EDM compacto Mirror Finish Die Sinker com forte desempenho de acabamento.

As principais vantagens incluem:

• Capacidade de acabamento espelhado Ra < 0,1 μm
• Baixo desgaste do eletrodo abaixo de 0,1%
• Corrente máxima de usinagem de 50A
• Curso compacto de 300 × 210 × 270 mm
• Capacidade de peça de trabalho de 400 kg
• Alta rigidez e precisão
• Adequado para usinagem de cavidades e pastilhas de precisão
